Ultrasonic Automatic Leveling System SMC-8448 CANbus Komunikacja

System automatycznego wyrównania ultradźwięków opiera się na zaawansowanej technologii mikroprocesorowania i wykorzystuje technologię CAN-bus, aby zapewnić maksymalne bezpieczeństwo systemu.Jest odpowiedni do specjalnych warunków pracy, takich jak silne zakłócenia elektromagnetyczne, wysoka temperatura, wysoka wilgotność i wysoki poziom pyłu na placu budowy, a praca jest bardziej stabilna. W ostatnich latach, w celu zwiększenia elastyczności i wydajności systemu sterowania, system niwelowania ultradźwiękowego jest ważnym narzędziem wspierającym dla brukowca.stopniowo zastępował inne tradycyjne przyrządy wyrównania, zapewniając większą gwarancję dla maszyn drogowych w celu dalszej poprawy jakości budowy.

cechy

Charakterystyka wydajności systemu:

1Interfejs systemu wyposażony jest w funkcje odporności na usterki i ochrony przed przeciążeniem, aby zapobiec uszkodzeniu przyrządu w wyniku błędów w interfejsie lub zwarć obciążenia.

2Oprogramowanie systemu może być uaktualniane na czas nieokreślony.

3System ma funkcję wskazywania stanu pracy i samodzielnej diagnostyki usterek, a usterka czujnika lub kabla jest widoczna na pierwszy rzut oka.

4/Kiedy system się zepsuje, /automatycznie zamyka cylinder.

Cechy instytucjonalne:

1. Zkładany stojak

2. Jest to wygodne do regulowania pozycji w stosunku do brukowca

3. Duża wielkości, wysokiej wytrzymałości aluminium, kwadratowa rurka zapewnia sztywność i lekkość

4Unikalny amortyzator

Charakterystyka sterownika:

1Kontroler wiązki równowagi 8448 posiada duży kolorowy ekran LCD, intuicyjne oznaczenie ikony i bardzo dobry interfejs sterowania człowiekiem i maszyną.

2. Konstrukcja przycisku dotykowego, wygodna i szybka obsługa. Ekran LCD o ultra wysokiej jasności, nadający się do użytku na zewnątrz w silnym świetle.

3. Przyjmuje tryb cyfrowego sterowania i tworzy sieć sterowania z czujnikami przy użyciu protokołu CAN-bus. Jest kompatybilny z różnymi czujnikami cyfrowymi CAN na płytkach i frezarkach,np. nachylenie wzdłużne, przekrojowy nachylenie, i czujniki kablowe, i ma silną skalowalność. .

4Ekran LCD wyświetla dane w czasie rzeczywistym, a wszystkie interfejsy operacyjne są w języku chińskim lub graficznym, co ułatwia opanowanie i wygodniejsze w obsłudze.

5System ma własną funkcję samodiagnozy, a usterki systemu są jasne na pierwszy rzut oka na wyświetlaczu.

6Jest całkowicie wymienny z tym samym rodzajem importowanych produktów markowych i może być stosowany do brukowania, frezowania, klasy i innych urządzeń.

zasada

Zasada wiązki równowagi: czujnik mierzy powierzchnię drogi w wielu punktach i przesyła ją do sterownika poprzez transmisję CAN-bus, and the controller further calculates the measured data (combining the data measured by the three sensors with the ambient temperature function for comprehensive processing to obtain a Deviation value), sygnał elektryczny do sterowania cylindrem wyrównania, tak aby osiągnąć cel automatycznego sterowania działaniem cylindra wyrównania.

Parametry techniczne:

napięcie robocze: 10V ~ 30V ((DC)

Typ komunikacji: CANbus

Prąd wyjściowy sterownika: 5A (z funkcją ochrony przed prądem)

Dopuszczalne wahania napięcia: +/-10%

Tryb wyjścia: wyjście przełącznika: PNP/NPN, maksymalny prąd 3A

Wynik proporcjonalny: PNP, maksymalny prąd 2,5A

Protokół interfejsu CAN: ISO 11898-24V, 125 kBit/s

Częstotliwość wyjścia: 2 Hz

Zakres pomiarów ultradźwiękowych: 20cm~100cm

Rozdzielczość: 0,2 mm

Częstotliwość sondy ultradźwiękowej: 120KHZ

Zakres temperatury roboczej: -20°C~+85°C

Klasa ochrony: IP67

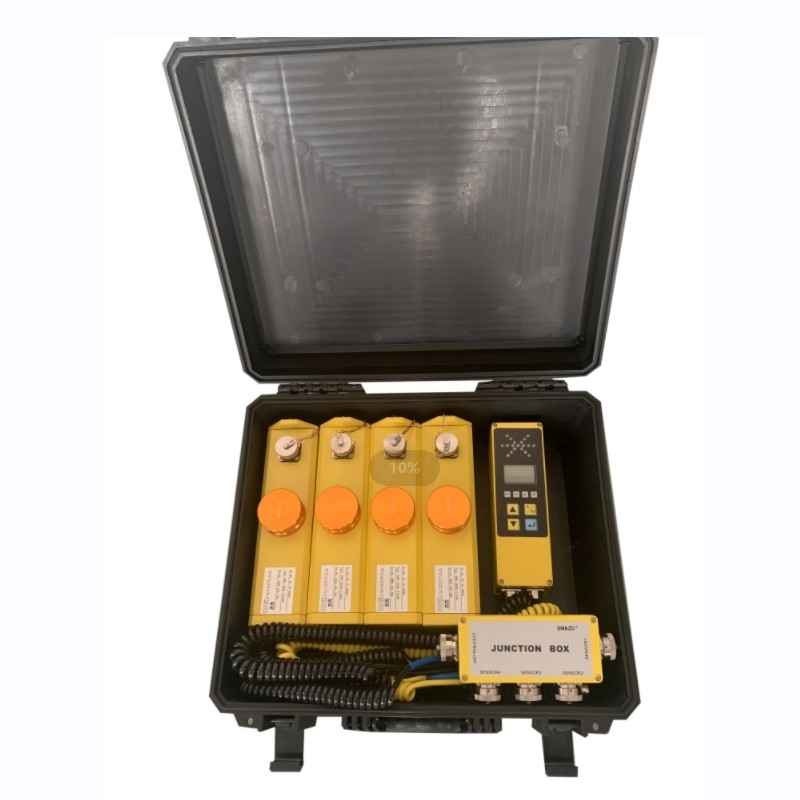

Konfiguracja produktu:
