Warunki stosowania:
SMC-8018 produkowany przez Jiangsu Siming to ogólnofunkcyjny system sterowania maszynami budowlanymi.a tylna część wykorzystuje czujnik butów 6-sondowych. Czujnik butów może być używany do wykrywania wysokości, a jego działanie jest proste i niezawodne. SMC-8018 jest elastycznym i wydajnym systemem sterowania.Jego system operacyjny opiera się na zaawansowanej technologii mikroprocesorowania i wykorzystuje technologię CAN busJest odpowiedni dla wszystkich rodzajów importowanych i krajowych płytek brukowych marki i jest stosowany do automatycznego sterowania poziomowaniem w budowie płytek wspierających.
Funkcje i cechy:
1- Uaktualnione produkty oparte na 8008
2Kontroler jest połączony z 3 czujnikami pojedynczej sondy i czujnikiem typu boot. Ma cechy prostej konstrukcji 8008, wygodnej i elastycznej obsługi oraz przystępnej ceny.Czujnik typu buty poprawia dokładność pomiarów i zdolność przeciwdziałania zakłóceniom.
Chiński kontroler:
Przyjmuje on tryb cyfrowego sterowania i tworzy sieć sterowania z czujnikami za pośrednictwem protokołu autobusów CAN, który ma silną skalowalność.
System posiada funkcję samodzielnej diagnostyki, a usterki systemu są widoczne na jednym spojrzeniu na ekranie.
Wybór różnych trybów sterowania zgodnie z warunkami pracy, tak aby system mógł dostosować się do warunków pracy w celu osiągnięcia optymalnego efektu sterowania,i można regulować odpowiednią długość wiązki.
Dane w czasie rzeczywistym na ekranie LCD, wszystkie interfejsy operacyjne są w języku chińskim lub graficznych instrukcjach, co ułatwia opanowanie i wygodniejsze w obsłudze.
Funkcje czujnika ultradźwiękowego:
Używane są wysokiej jakości sondy o dużej mocy.
W celu wymiany danych z sterownikiem należy użyć systemu busów CAN.
Niepowtarzalny kształt i konstrukcja dla łatwej konserwacji i naprawy
Prędkość pomiaru temperatury w układzie czujnika
Wszystkie czujniki są wymienne.
Czujnik butów składa się z 6 sond ultradźwiękowych.W celu uzyskania średniej wartości wykorzystane zostaną tylko 3 dane zbliżone do rzeczywistej wartości wykrycia.
Czujnik butów może zastąpić stojak, stalowy drut lub bawełnianą nicię, bez zużycia mechanicznego, bez lepkiego materiału.
Wielopunktowe wprowadzenie:
Parametry techniczne:
napięcie robocze: 10V~30V
Typ komunikacji: CANbus
Prąd wyjściowy sterownika: 5A
Typ wyjścia sterownika: NPN, PNP
Częstotliwość wyjścia: 3HZ
Zakres wykrywania ultradźwięków: 25cm~100cm
Rozdzielczość: 0,2 mm
Częstotliwość sondy ultradźwiękowej: 200KHZ
Temperatura pracy: -20~85°C

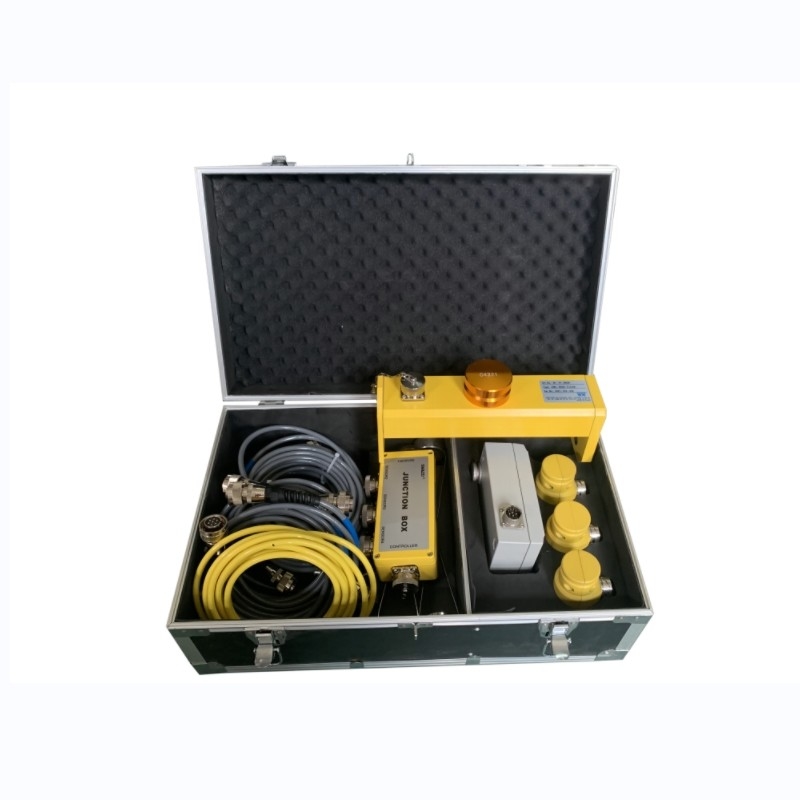

Konfiguracja produktu:
| numer seryjny |
nazwisko |
jednostka |
ilość |
Uwaga |
| 1 |
8008 główny sterownik |
Tylko |
2 |
|
| 2 |
czujnik 8008 |
Tylko |
6 |
|
| 3 |
8428 czujnik |
Tylko |
2 |
|
| 4 |
8008 skrzynia łącznikowa |
Tylko |
2 |
|
| 5 |
8008 pręt kompensacji temperatury czujnika |
indywidualne |
6 |
|
| 6 |
8008 przewód zasilający |
korzeń |
2 |
2 m drut spiralny czarny |
| 7 |
Włókno z pudełka łącznikowego 8008 |
korzeń |
2 |
2m spiral żółty |
| 8 |
Linia czujnika 8008 |
korzeń |
8 |
Czarny drut spiralny 2 metry 4, 1,3 metry 2 |
| 9 |
ręcznik |
Tylko |
8 |
|
| 10 |
Płytka mocowania głównego sterownika |
indywidualne |
2 |
Śruby M10 × 150, 2 sztuk (włączając płaskie orzechy sprężynowe)
M4×6 sześciokąt wewnętrzny, 8 sztuk
M4×15 wewnętrzny sześciokąt, 4 sztuki |
| 11 |
Karta aktywności skrzynki łącznikowej |
indywidualne |
2 |
Śruby M10 × 150, 2 sztuk (włączając płaskie orzechy sprężynowe)
M4×6 sześciokąt wewnętrzny, 8 sztuk |
| 12 |
kartę aktywności wisiącej pręty |
Tylko |
8 |
Śruby M10 × 150, 8 sztuk (włączając płaskie orzechy sprężynowe) |
| 13 |
Pierścień lokalizacyjny |
Tylko |
12 |
Zawiera 16 sztuk śrub M10×25 |
| 14 |
Karty montażowe czujników w kształcie U |
zestaw |
6 |
M8 orzechy skrzydłowe ze stali nierdzewnej, 16 sztuk, orzechy anty-rozluźniające M8, 16 sztuk |
| 15 |
Urządzenie wiązki kartkowej |
Tylko |
4 |
Śruby i orzechy M10×90, 4 sztuk (włączając płaskie poduszki elastyczne) |
| 16 |
wisiorek |
korzeń |
8 |
|
| 17 |
Beam ze stopu aluminium/beam ze stali nierdzewnej |
Torba |
4 |
śruby M10×35, 16 sztuk (w tym sprężyny);
Śruby M10×50, 8 sztuk (włączając płaskie sprężyny) |
| 18 |
Wewnętrzna uchwała ze stali nierdzewnej |
Torba |
2 |
Śruby M10×40, 8 sztuk (włącznie z orzechami) |
| 19 |
Włókna ze stali nierdzewnej |
Torba |
2 |
Śruby M10×40, 16 sztuk (włącznie z orzechami) |
| 20 |
Podłączenie z uchwytem do rury okrągłej |
korzeń |
4 |
|
| 21 |
zablokowany |
Tylko |
8 |
Śruby M12×75, 16 sztuk (włączając płaskie poduszki elastyczne) |
| 22 |
Części standardowe |
Torba |
1 |
|
| 23 |
wiązanie kablowe |
korzeń |
20 |
|
| 24 |
aktywna szynka |
|
|
Konfigurowanie zgodnie z potrzebami klienta |
| 25 |
płytka spawalnicza |
|
|
Konfigurowanie zgodnie z potrzebami klienta |
| 26 |
narzędzie |
zestaw |
1 |
Włącznie z nożem użytkowym, 1 17-19 kluczem masywnym, 1 16-18 kluczem masywnym, 1 16-18 kluczem torsowym, 1 17-19 kluczem torsowym, 1 12-calowy klucz regulacyjny |
| 27 |
materiał |
udział |
1 |
Zawiera 1 podręcznik obsługi, 2 etykiety, 1 certyfikat identyfikacyjny, 1 listę przewozów i 1 formularz ankiety opinii użytkowników |
