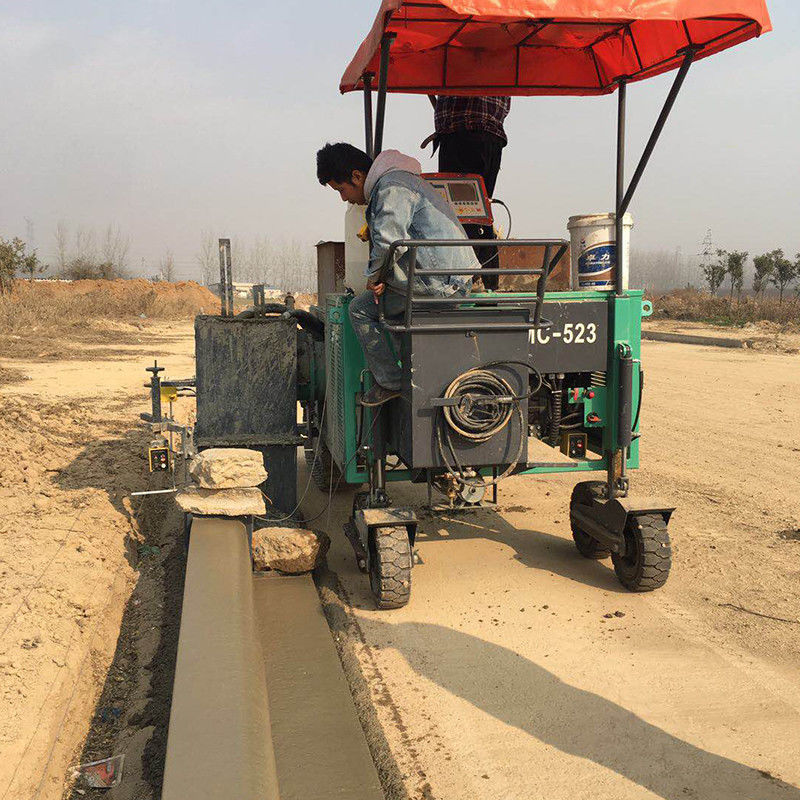

SMC-523 Maszyna do wypełniania ścieków betonowych do budowy kanałów drenażowych przy drodze

Maszyna do formowania betonu SMC-523 jest przeznaczona do profili betonowych, takich jak krawężniki drogowe i konstrukcje odwodnieniowe, w zależności od wybranej formy i rysunków projektowych. Łączy w sobie hydrauliczny napęd, podwozie gąsienicowe i urządzenie podające ślimakowe do formowania betonu wzdłuż przygotowanych linii konstrukcyjnych.

Kanały odwodnieniowe przy drogach wymagają odpowiednich wymiarów, spójnego profilu i zaprojektowanego spadku podłużnego, aby woda mogła płynąć zgodnie z przeznaczeniem. Tradycyjne metody budowy mogą obejmować wielokrotne operacje szalunkowe i ręczne regulacje. W przypadku powtarzalnych sekcji kanałów, maszyna do formowania betonu może stanowić alternatywny proces budowlany poprzez podawanie betonu do dedykowanej formy i ciągłe formowanie profilu.

SMC-523 ma podany zakres szerokości układania od 0 do 1250 mm i zakres wysokości układania od 0 do 500 mm. Sterowanie, kontrola spadku i nachylenia oparte na czujnikach mogą pomóc operatorom w podążaniu za zaprojektowaną linią i wysokością. Przed wyborem maszyny do projektu odwodnieniowego, kupujący powinien podać przekrój poprzeczny kanału, wymagany spadek, mieszankę betonową i warunki terenowe, aby potwierdzić kompatybilność formy.

• Formowanie dedykowaną formą: Obsługuje konstrukcję profili betonowych w oparciu o wybraną formę.
• Urządzenie podające ślimakowe: Pomaga rozprowadzać beton w obszarze formowania i poprawia wydajność podawania.
• Hydrauliczny napęd gąsienicowy: Zapewnia przyczepność i dużą powierzchnię styku na odpowiednio przygotowanych nawierzchniach.
• Sterowanie oparte na czujnikach: Obsługuje regulację kierunku, spadku i nachylenia podczas pracy.
• Dwa standardowe obwody wibratorów: Specyfikacja maszyny wymienia dwa obwody interfejsu wibratora.
• Wyświetlacz operacyjny LCD: Pomaga operatorowi monitorować stan pracy i komunikaty o błędach.
• Wysokociśnieniowe płukanie wodą: Pomaga w czyszczeniu po zakończeniu zmiany budowlanej.

Odwodnienia przy drogach i betonowe rynny są zaprojektowane do zbierania i kierowania wody powierzchniowej. Jeśli profil kanału, przekrój poprzeczny lub spadek podłużny nie odpowiadają rysunkom technicznym, konstrukcja odwodnieniowa może nie działać zgodnie z przeznaczeniem. Nierównomierne podawanie betonu i niespójne formowanie mogą również zwiększyć potrzebę ręcznych poprawek.

Warunki budowy mogą się różnić wzdłuż trasy. Wykonawcy mogą napotkać zmiany w przygotowaniu podłoża, ograniczone miejsce pracy, różne wymiary kanałów i ograniczony dostęp do dostawy materiałów. Wybrany sprzęt musi zatem odpowiadać rzeczywistej geometrii kanału i warunkom terenowym, a nie opierać się jedynie na ogólnym opisie maszyny.

Maszyna do formowania betonu jest najbardziej odpowiednia, gdy projekt zawiera powtarzalne profile betonowe, a forma może być zaprojektowana tak, aby pasowała do wymaganego przekroju.

SMC-523 wykorzystuje dedykowaną formę do kształtowania wymaganego profilu betonowego. Urządzenie podające ślimakowe pomaga w rozprowadzaniu betonu, a system wibracji wspomaga proces formowania. Sterowanie kierunkiem, spadkiem i nachyleniem oparte na czujnikach może pomóc operatorom w utrzymaniu zaplanowanej linii i wysokości.

W przypadku projektów kanałów odwodnieniowych, projekt formy jest szczególnie ważny. Przed produkcją, wykonawca powinien potwierdzić szerokość dna kanału, szerokość górną, głębokość, nachylenie boków, grubość ścianki i spadek podłużny. Wymiary te muszą zostać sprawdzone w odniesieniu do rzeczywistej konfiguracji maszyny i formy.

Podane wymiary SMC-523 to zakresy robocze maszyny, a nie gwarancja, że każdy kształt kanału można wyprodukować bez odpowiedniej formy. Wymagania dotyczące niestandardowych profili powinny zostać przeanalizowane przed finalizacją zamówienia.

Ostateczne wymiary i waga zależą od konfiguracji. Przed złożeniem zamówienia należy zweryfikować wymaganą formę i profil konstrukcyjny.

W zależności od kompatybilności formy, SMC-523 może być rozważany do:

• Betonowe kanały odwodnieniowe przy drogach
• Betonowe rynny wzdłuż dróg dojazdowych
• Konstrukcje odwodnieniowe wzdłuż dróg wiejskich
• Profile odwodnieniowe przy drogach w projektach drogowych
• Powtarzalne wąskie kanały betonowe i profile krawędziowe

W przypadku projektów zagranicznych, kupujący powinni również wziąć pod uwagę organizację węzłów betoniarskich, dostawę kruszywa, dostępność wody, dostęp transportowy i wsparcie serwisowe.

1. Dostarcz rysunek kanału: Zawiera przekrój poprzeczny, głębokość, szerokość, grubość ścianki i nachylenie boków.
2. Potwierdź spadek podłużny: Podaj projektowany spadek i sposób jego wyznaczenia na placu budowy.
3. Opisz mieszankę betonową: Zawiera konsystencję (slump), rozmiar kruszywa i wymagania dotyczące zbrojenia, jeśli dotyczy.
4. Sprawdź zakres roboczy maszyny: Potwierdź, że profil kanału jest kompatybilny z wybraną formą.
5. Oceń warunki dostępu i przejazdu: Opisz stan podłoża, szerokość trasy i przestrzeń roboczą.
6. Omów sterowanie i wsparcie: Potwierdź wymagane sterowanie spadkiem i nachyleniem, opcję silnika, części zamienne i szkolenie operatora.
