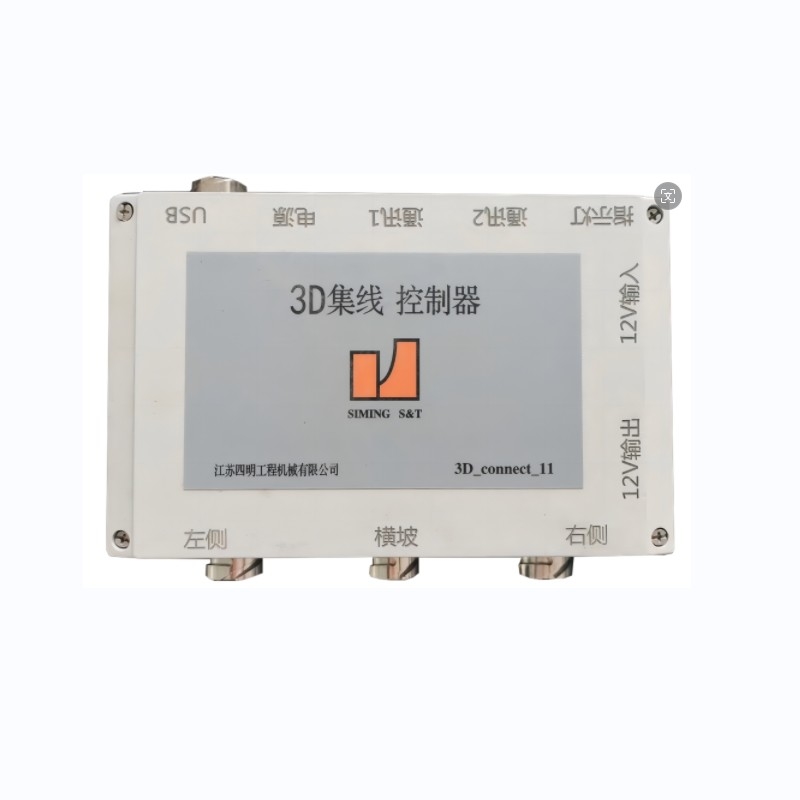

System sterowania brukowaniem SMC-8800 Slipform Paver 3D Intelligent Control

Dokładne wybrukowanie ułatwione dzięki technologii sterowania 3D SMC - 8800 Paver

Jak działa system:

The professional computer installed on the paver controls the free station erection or erected on the control point and completes the orientation of the automatic tracking and measuring robot through the wireless data transmission station, a następnie pozyskuje i zbiera obie strony płytki w czasie rzeczywistym (płytkowanie). Koordynaty pryzmatów precyzyjnych umieszczone są na ramieniu trakcyjnym płytki maszynowej.Robot pomiarowy umieszczany jest po lewej i prawej stronie brukownika na placu pracy, aby uzyskać trójwymiarowe dane o pozycji współrzędnych obu końców płyty w czasie rzeczywistym, odpowiednio, a także poprzez cyfrowe mapy linii budowlanej przechowywane w centrum przetwarzania danych,ruchy po obu stronach formy na systemie są obliczane w czasie rzeczywistym Informacje o wymaganiach (wartości obejmują odchylenie wysokości po lewej i prawej stronie modelu przesuwanego, odchylenie linii bocznej, odchylenie przekrojowego nachylenia itp.).Dane są kompleksowo przetwarzane przez centrum przetwarzania danych systemu sterowania 3D na brukowiec i następnie przesyłane do kontroleraKontroler generuje odpowiedni proporcjonalny impuls sygnału napędowego poprzez ustawienie (dopasowanie trybu sterowania pomiędzy kontrolerem a brukownikiem podczas instalacji i debugowania)wybierz odpowiedni tryb sterowania zaworem magnetycznym i parametry), przeprowadzenie hydraulicznego cylindra wyważającego brukownika przez zawór hydrauliczny, tak aby ścianka brukowa mogła być odpowiednio regulowana przy ciągłym ruchu ścianki,Pryzmat i sygnał napędowy również będzie ciągłe regulacja, im większa różnica wysokości, tym większy sygnał jazdy, tym szybsza lub bardziej ciągła prędkość regulacyjna.Regulacja płytki powoduje również zmiany nachylenia i wysokości luźnej warstwy drogi asfaltowanej, aby spełnić wymagania wysokości i nachylenia ustalone z góry przez systemW ten sposób, duże dane cyklu działania mechanicznego są zakończone.czujnik odległości między ciałem brukownika a ramieniem trakcyjnym (w pozycji nieco przed pływającym cylindrem oleju) monitoruje proces regulacji grubości brukowania, a następnie przesyła je do komputera w czasie rzeczywistym, tworząc dane o małych cyklach.System łączy duże dane i małe Dwu-stronne sterowanie cyklem danych kieruje mechanicznym kierunkiem brukowca i zmiany postawy 3D formy żelaza, aby dokładniej kontrolować proces, realizując wymaganą płaskość powierzchni drogi i wymagania konstrukcyjne innych obiektów budowlanych,i spełnienia transformacji od projektowania brukowania do realizacji budowy.

System symulacyjny 3D

System jest łatwy w obsłudze

1 przyjmuje prawdziwy kolorowy ekran dotykowy, obsługuje chiński wyświetlacz, prostą i wygodną obsługę, wszystkie operacje można wykonać poprzez dotknięcie przełącznika;

2 Może wyświetlać aktualny stan pracy w czasie rzeczywistym, zmierzona odległość, wartość ustawiona, wielkość błędu, wyjście i inne parametry są wyświetlane bezpośrednio na ekranie LCD,które mogą łatwo realizować dynamiczne zarządzanie jakością i ściśle kontrolować jakość budowy.

3 Na podstawie oryginalnych danych projektowych, bezprzewodowa sieć sterowania modelem 3D jest tworzona bez konieczności wstawiania sznurowych drutów stalowych i wiodących bel.uproszczenie procesu oraz oszczędność siły roboczej i zasobów materialnych.

4 Nie ma żadnych przeszkód i można zacząć od prostych ćwiczeń.

Wysoka precyzja cyfrowa systemu

1 Całkowicie cyfrowa struktura, automatyczne gromadzenie danych o wysokiej częstotliwości, automatyczne sterowanie pozycją ruchu sprzętu.

2 Prawdziwy system wysokiej precyzji na poziomie milimetrowym umożliwia naukowe i skuteczne oszczędzenie surowców.

3 Unikalny system informacji zwrotnych sprawia, że sterowanie systemem jest dokładniejsze.

4 Nie tylko można dokładnie kontrolować absolutną wysokość warstwy brukowej, ale także można wziąć pod uwagę kontrolę nachylenia, płaskość i gładkość brukowej.

Duża stabilność systemu

1 Wykorzystuje się wiele stacji całkowitych, które mogą szybko zmieniać stacje i zapewniają ciągłe i precyzyjne sterowanie.

2 Jednorazowe wprowadzenie może umożliwić automatyczne sterowanie, uniknąć błędów ludzkich i zwiększyć niezawodność konstrukcji.

3 Gdy sygnał jest zablokowany lub nie ma sygnału, system automatycznie blokuje i alarmuje, a wybrukowanie będzie kontynuowane bez przerwy.

4 Automatyczna identyfikacja typów usterek, skutecznie eliminująca wpływ wibracji i innych czynników zakłócających wykrywanie i sterowanie.

Szeroka adaptacyjność systemu

1 Duże przechowywanie danych budowlanych, wygodne do regularnego zarządzania i przesyłania;

2 Praca w każdą pogodę, nie podlegająca wpływowi nocy i światła otoczenia, dokładność pracy jest spójna, skutecznie zapewniając płynne przebieg procesu budowy,zapewnienie i skrócenie okresu budowy.

3 Modułowa konstrukcja, sterownik może być kompatybilny z różnymi systemami wyrównania i nadaje się do różnych modeli sterowania elektrycznego.

4 Nadaje się do złożonych warunków pracy i może dobrze pracować w specjalnych warunkach pracy, takich jak przejścia, rampy, drogi górskie, głowice mostów, kanały, pokrycia otworów wodnych,duże zmiany nachylenia i małe krzywe promieniowaniaWarunki pracy bez sygnału GPS lub wymagań wysokiej precyzji pracy.
